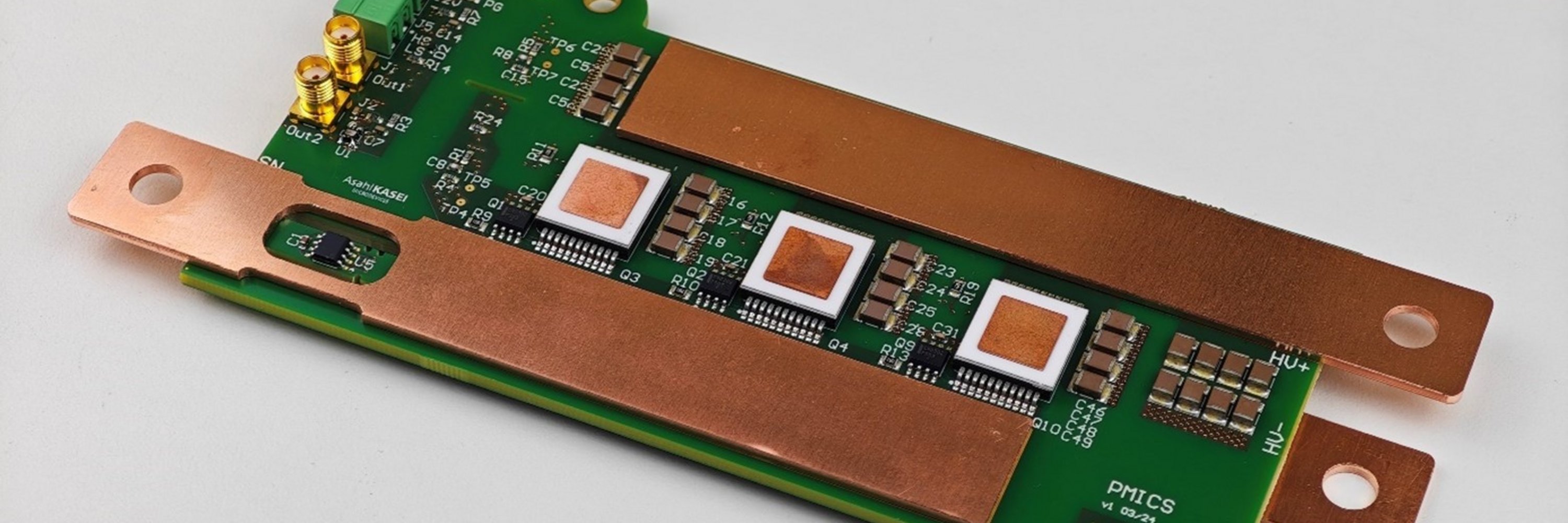

Das entworfene Leistungsmodul bietet eine All-in-One-Lösung, die die neuesten direkt kupfergebundenen Leistungshalbleiter zusammen mit Gate-Treiberschaltungen und Strommessfunktionen integriert. Durch die Verwendung einer Standardleiterplatte und handelsüblicher Komponenten bietet das Modul sowohl Flexibilität als auch Kostenvorteile für kleine bis mittlere Produktionsmengen.

Der EZ232L (https://www.akm.com/eu/en/about-us/news/2025/20250411-ez232/) – ein linearer Hall-Effekt-IC von AKM – ermöglicht eine kernlose Stromerfassung mit hoher Auflösung und Genauigkeit und unterstützt damit eine verbesserte Effizienz in Traktionswechselrichtern, die über einen breiten Strombereich arbeiten. Die Verwendung des PCB-Substrats ermöglicht eine Sensorplatzierung, die sowohl eine robuste Strommessung als auch eine große Bandbreite ermöglicht.

Die Verwendung von oberseitengekühlten (QDPAK) Halbleiterbauelementen in Kombination mit einem flexiblen PCB-Substrat ermöglicht eine außergewöhnlich niedrige Schleifeninduktivität von etwa 5 nH. Ein zweiseitiger Kühlungsansatz ermöglicht eine kompakte Grundfläche, sogar mit der Integration von Gate-Treibern und Sensoren, während eine angemessene thermische Leistung für Hochleistungsanwendungen beibehalten wird. Ermöglicht wird dies durch eine effektive Wärmeverteilung durch die QDPAK-Heat-Slugs.

Darüber hinaus löst dieses Kühlkonzept die typischen Planaritätsprobleme, die mit der Kühlung auf der Oberseite verbunden sind, da die Baugruppe zwischen zwei Kühlplatten eingeklemmt ist.

Durch die Integration von Steuer- und Gate-Elektronik in unmittelbarer Nähe der Leistungsbauelemente unterstützt das PCB-basierte Design eine robuste und zuverlässige Kommutierung – selbst bei sehr hohen Stromstärken.
